1、产品特点

  —大屏幕彩色显示屏：

    同时显示时钟、温度、湿度，动态图标直观指示霉菌箱运行状况。

  —精度高：

    温度显示精度0.1℃，湿度显示精度0.1%RH.微电脑控制，准确直观，恒温恒湿精度高。轻触型按键，温湿度调整方便。

  —安全可靠：

   电源过压、欠压保护，双重限温(超高温、超低温报警值0～69.9℃可设上限70℃保护。　　  —环保节能：

   保温层采用硬质聚氨酯整体灌注，牢固耐用，高效节能。

  —自诊断功能：

   故障自动诊断，电源电压自动检测报警，故障直观指示。

  —自动打印或记录

   （可选配置，定货时请注明）：数据打印机或曲线记录仪自动打印或记录温度历史数据或曲线，方便查阅、存档。

  —RS485计算机通信接口

   （可选配置，定货时请注明）

2、适用范围及主要用途

    智能型人工气候培养箱（简称气候箱，下同）是具有光照、加湿功能的高精度冷热恒温恒湿设备，可根据实验需要分时段设定不同的温度、湿度和光照度，是一个理想的人工气候实验环境，是生物遗传工程、医学、林业、环境科学、畜牧、水产等生产和科研部门较理想的试验设备。

　　广泛应用于植物的发芽、育苗；组织、微生物的培养；药物、木材、建材的有效性及老化试验；昆虫、小动物的饲养及其它用途的人工气候试验。

3、品种、规格：

    气候箱有大小多个规格。

4、型号的组成及其意义

   LRH   XXX   GSI

                        设计序号(GS代表人工气候、I代表智能化)

                        公称容积(以升为单位)

        产品代号(代表冷热恒温)

5、使用环境条件

    气候箱应在下述条件下使用

    ①环境温度：5～30℃

    ②环境湿度：≤80%RH；

    ③大气压力范围：86kPa～106kPa。



    —箱体：

　　100L、150L、250L外箱体采用优质冷轧钢板，内箱用不锈钢制成，保温层采用硬质聚胺脂发泡。其余型号外箱体采用二层优质中空玻璃，四周用豪华铝合金拼装制成。

—门体：

　　300升以上容积箱门由双扇中空玻璃构成，小容积箱门中部镶有中空玻璃，方便观察试验效果。门边衬垫采用磁性胶与箱体密封。

—制冷系统：

 由压缩机、冷凝器、毛细管、蒸发器等构成。

—加热系统：

 由不锈钢翅片加热器构成。

—气流循环系统：

 采用优质轴流风扇。

—控制系统：

 微电脑智能控制。

—光照系统：

 由箱外光管分成七组完成所需光照功能。

—托网：

 采用圆钢制成直线条状的搁架经喷塑而成，可调节高度。



气候箱是为适应所需用途(概述中2)而制造的能分时段（最多24段）控制加热、制冷、加湿、光照的一种恒温恒湿设备。

主要技术参数(如表1  表2)

表1：箱体尺寸

产品型号	外型尺寸	内箱尺寸
LRH-100-GSI	600mm×580mm×1000mm	430mm×410mm×570mm
LRH-150-GSI	700mm×660mm×1170mm	500mm×480mm×650mm
LRH-250-GSI	700mm×660mm×1550mm	500mm×480mm×1030mm
LRH-400A-GSI	700mm×610mm×1880mm	600mm×610mm×1130mm
LRH-250-GSbI	700mm×680mm×16070mm	544mm×535mm×910mm
LRH-300-GSI	750mm×730mm×1610mm	590mm×590mm×910mm
LRH-400-GSI	750mm×730mm×1860mm	590mm×590mm×1160mm
LRH-550-GSI	1260mm×680mm×1610mm	1100mm×540mm×910mm
LRH-800-GSI	1360mm×730mm×1860mm	1200mm×590mm×1160mm
LRH-1000-GSI	1420mm×830mm×1910mm	1300mm×690mm×1210mm
LRH-1200-GSI	1970mm×730mm×1860mm	1810mm×590mm×1160mm
LRH-1500-GSI	2050mm×830mm×1910mm	1900mm×690mm×1210mm



表2：主要性能参数

















表3：光照度值



    注：以上参数在30℃±2℃恒温室测出

    表3是采用TW1330型照度计，对准光管，离光管表面80mm所测得数据

    注1：①如需使用较低温度，应当遵循如下原则：使用温度≥环境温度-18℃；

    ②使用10℃以下时，应使所有光照处于关（“0”）状态；

    注2: ①如需使用较低温度，应当遵循如下原则：使用温度≥环境温度-25℃；

    ②使用8℃以下时，应使所有光照处于关（“0”）状态；

    注3：完全受控温湿度范围（如图1）

  湿度受控区T（℃）

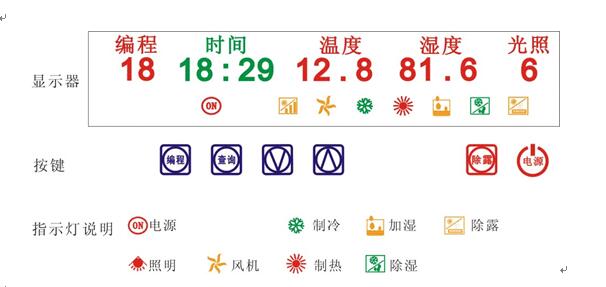

 1、气候箱面板指示：





 2、按键说明：

    “编程”：在正常监控状态，按“编程”进入编程或参数修改状态；在编程或参数修改状态，按“编程”则确认修改的参数，并进入下一个参数或完成修改。

    “查询”：在正常监控状态，按“查询”查询当前运行参数；在编程或参数修改状态，按“查询”进行光标移位，可修改闪烁数字的参数；在编程状态，按“查询”2秒，在“哔”一声后，当前时段所有参数复制给下一时段，继续该操作（连按或间隔按），连续复制。

    “向下”：该键有如下三种作用：

    a.在编程或参数修改状态，按“向下”,数值减少。

    b.长按3秒，则进入光照培养箱或人工试验培养箱药物等的每天可编程段设置（生化类、恒温恒湿类无此功能）。



    “向上”：在编程或参数修改状态，按“向上”数值增加。按“向上”5秒，手动打印。

    “除露”：除露开关（全玻璃门才有此功能），按“除露”去除因温差造成的玻璃门外面的结露；建议平时将此开关设为关，以节约能源。

    “电源”：电源开关：按一下培养箱工作，再按一下培养箱不工作。培养箱移位、检修或二天以上不工作，请将电源插头拨掉。

    “编程”+“向上”：在编程或参数修改状态同时按下“编程”+“向上”，立即退出编程或参数修改状态，进入正常监控状态。

    “编程”+“向下”：进入内部参数修改，出厂已设置，客户不需更改。

3、内部参数功能：

    在仪表通电后，按“编程”+“向下”键，将进入参数设定菜单：



操作实例见附录。

4、微型打印机说明（定货时可选配）：

    4.1 热敏盘装打印机：

    IDC十针型插座的打印机连接：IDC10的5（从排线红线数起5）接 485（+）；IDC10的9（从排线红线数起9）接485（-）；bo=3,通信速度为9600bit/s

    按指示灯键：走纸按键，装打印纸时用该键（按下该键走纸，再按照一下该键停止走纸）

    4.2 针式盘装打印机

    IDC十针型插座的打印机连接：IDC10的5（从排线红线数起5）接 485（+）；IDC10的9（从排线红线数起9）接485（-）；bo=3,通信速度为9600bit/s

    按指示灯键：走纸按键，装打印纸时用该键（按下该键走纸，再按照一下该键停止走纸）

5、加湿器使用说明：

    ①用本机所配软管将箱体左侧塑料孔（取下胶塞）和加湿器出雾孔连接，同时将加湿器电源插头插入本机背部加湿器电源插座。

    ② 将加湿器上的水箱取下，旋开水箱底部盖子，加入纯净水(最好蒸馏水)，旋紧至不漏水，装回加湿器底座上，打开加湿器开关。

    ③雾量调节方法：

    要实现精确的湿度控制，加湿器雾量大小的调节是一个重要的环节。应反复试验多次以达到最好效果（待温度平衡后）。请参照下图（加湿器面板图）进行调节。



	注： ①顺时针旋转加湿量增大 ②若湿度显示值出现上超差，则应减少加湿量，反之应加大加湿量 ③当箱内湿度到设定值并平衡后反复调节雾量选择旋钮，使湿度显示均匀地围绕湿度设定值上下波动





















    ④ 加湿器自带缺水保护装置，缺水时不喷雾，但不会损坏加湿器。

    ⑤ 如加湿器有水而不喷雾，可能是加湿器底座水位太高，请将水倒出部分即可。

    ⑥ 如需使用高湿，雾量调节亦不可太大，否则容易出现湿度上超差和湿度探头积雾锁死（即显示99）。



    —操作实例：

    假设湿度设定值为92%RH，湿度测量值在低至88%RH时开始加湿，若加湿时湿度值不上升或上升太慢，可适当调大雾量，湿度上升至92%RH时即停止加湿，停止加湿后湿度会上冲，上冲到94%RH或95%RH其雾量调节是最合适的,超过95%RH应调小雾量。

6、使用注意事项：

    ①本机已事先设定如下自动功能及保护措施：

    A、首次通电及中途断电后，压缩机需延时1～3分钟才进入工作状态。

    B、首次开机或重新设定温度后首次到达设定温度前：

    ａ）升温时不进行除湿；

    ｂ）降温时不进行加湿。

    C、箱内温度超越设定值±4℃时，蜂鸣提示。超越60℃切断内部加热管。

    ②若因开门时间太长而引至保护电路动作，可切断电源重开予以解决。

    ③在使用高湿度后转至低湿度或从低温升至高温区域使用低湿度时，应检查箱内是否有积水，若有应处理后再使用。

    ④箱内培养物不宜存放太密，以免影响箱内气流循环。

    ⑤切忌碰撞、拉动箱内探头，以免造成失控。



表4:简单故障





注：如不属以上故障或以上故障无法排除，请与我厂技术服务部或各地维修点联系。



    1、气候箱必须置于避阳光、通风、干燥的地方，设备与墙壁距离不小于10cm。

    2、气候箱应安装在有可靠接地的三脚电源插座上，保证正常工作和人身安全。

    3、为了保持设备的美观，不准用酸和碱及其它腐蚀性物品擦洗箱体内外表面，可定期用中性洗涤剂清洗，干布擦净。

    4、熔断器更换时，应按熔断器标记中熔断电流及尺寸要求更换相同熔断器。

    5、气候箱在使用时，应经常检查加湿器水箱中是否有水。

    6、气候箱在不使用加湿时应将加湿器内的存水倒净并抹干。

　　7、应每隔六个月左右扫除背部冷凝器上的灰尘、污物，以保证机器在运行中良好的散　　热条件。

8、当气候箱不用时应切断电源，并保持箱内干净、干燥。





    1、运输

    ①不得野蛮运输。

    ②运输时倾斜角度应＜45度，禁止平放或倒立。

    ③拆箱后运输不得碰撞箱后制冷机组管路。

    2、贮存

    气候箱开箱前或开箱后长期不使用时，应贮存在下述条件之下：

    ①环境温度：0～40℃；

    ②相对湿度：≤80%RH；

③大气压力范围：86kPa～106kPa。



    1、开箱后应拿出使用说明书按“附件清单”查对所有附件是否齐全，规格是否相符。

2、参照使用说明书进行验收运行。
