2、韶关泰宏-霉菌培养箱（无加湿）使用说明书
广东泰宏君科学仪器股份有限公司（原广东省医疗器械厂） 珠江牌-霉菌培养箱（无加湿）使用说明书
1、产品特点
—大屏幕彩色显示屏：
同时显示时钟、温度、湿度，动态图标直观指示霉菌箱运行状况。
—精度高：
温度显示精度
—安全可靠：
电源过压、欠压保护，双重限温(超高温、超低温报警值0～
—环保节能：
保温层采用硬质聚氨酯整体灌注，牢固耐用，高效节能。
—自诊断功能：
故障自动诊断，电源电压自动检测报警，故障直观指示。
—自动打印或记录
（可选配置，定货时请注明）：数据打印机或曲线记录仪自动打印或记录温度历史数据或曲线，方便查阅、存档。
—RS485计算机通信接口
（可选配置，定货时请注明）
2、适用范围及主要用途
霉菌培养箱(简称霉菌箱，下同)是具有恒温、消毒功能的高精度实验室设备，是生物工程、卫生防疫、制药、食品、饮料、农业、畜牧、水产等科研部门、大专院校的理想之选。
广泛应用于各种霉菌、组织细胞、微生物、抗生物的培养，也可用于昆虫、小动物的饲养及其它用途的恒温试验。
3、品种、规格：
试验箱箱有大小多个规格。
4、型号的组成及其意义
LRH XXX M
功能代号(M霉菌培养箱)
公称容积(以升为单位)
产品代号(代表冷热恒温)
5、使用环境条件
霉菌箱应在下述条件下使用
①环境温度：5～40℃
②环境湿度：≤80%RH；
③大气压力范围：86kPa～106kPa。
6、工作条件
①霉菌箱应在AC(220±22)V (50±1)Hz电源上工作。
②工作制方式：连续。
—箱体：
—门体：
—制冷系统：
由压缩机、冷凝器、毛细管、蒸发器等构成。
—加热系统：
由不锈钢翅片加热器构成。
—气流循环系统：
采用优质轴流风扇。
—控制系统：
微电脑控制，温度和湿度单独显示。
—加湿系统：
由超声波加湿器执行加湿任务。
—托网：
采用圆钢制成直网状的搁架经电镀或喷塑而成，可调节高度。
霉菌箱是为适应所需用途(概述中2)而制造的能控制加热、制冷的一种霉菌设备。
主要技术参数(表1、表2)
表1：箱体尺寸
|
产品型号 |
外型尺寸 |
内箱尺寸 |
|
LRH-100-M |
|
|
|
LRH-150-M |
|
|
|
LRH-250-M |
|
|
|
LRH |
|
|
|
LRH-300-M |
|
|
|
LRH-400-M |
|
|
|
LRH-550-M |
|
|
|
LRH-800-M |
|
|
|
LRH-1000-M |
|
|
|
LRH-1200-M |
|
|
|
LRH-1500-M |
|
|
表2：主要技术参数
|
项目 |
LHR LRH-150-M |
LRH-250-M LRH |
LRH-300-M LRH-400-M |
LRH-550-M LRH-800-M |
LRH-1000-M LRH-1200-M LRH-1500-M |
|
公称容积 |
|
|
|
|
|
|
控温范围 |
|
|
|
|
|
|
温度波动性允差 |
±0.3℃ |
|
±0.8℃ |
±1℃ |
±1.2℃ |
|
温度均匀性允差 |
±0.8℃ |
|
|
|
|
|
|
|
|
|||
|
照明功率 |
6VA |
6VA |
6VA |
6VA |
|
|
压缩机功率 |
108VA |
|
370VA |
555VA 740VA |
|
|
加热功率 |
150VA |
300VA |
300VA |
|
900VA |
|
制冷剂 |
R |
R |
R |
R |
R |
|
消毒功率 |
6VA |
6VA |
6VA |
6VA |
12VA |
注:以上参数在30℃±2℃恒温室测出
注1：如需使用较低温度，应当遵循如下原则：使用温度≥环境温度－20℃

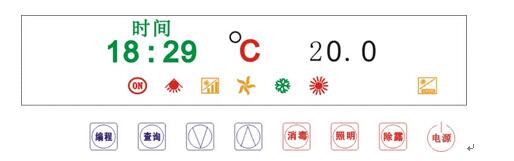

1、霉菌箱面板指示：
2、按键说明：
“编程”：在正常监控状态按“编程”进入编程或参数修改状态；在编程或参数修改状态，按“编程”则确认修改的参数，并进入下一个参数或完成修改。
“查询”：在正常监控状态，按“查询”查询当前运行参数；在编程或参数修改状态，按“查询”进行光标移位，便以修改参数。
“向下”：在编程或参数修改状态，按“向下”数值减少。
“向上”：在编程或参数修改状态，按“向上”数值增加。按“向上”5秒手动打印。
“除露”：除露开关（全玻璃门才有此功能），按“除露”去除因温差造成的玻璃门外面的结露；建议平时将此开关设为关，以节约能源。
“照明”：照明开关，按一下照明开，再按一下照明关。
“电源”：电源开关：按一下培养箱工作，再按一下培养箱不工作。培养箱移位、检修或二天以上不工作，请将电源插头拨掉。
“编程”+“向上”：在编程或参数修改状态同时按下“编程”+“向上”，立即退出编程或参数修改状态，进入正常监控状态。
“编程”+“向下”：进入内部参数修改，出厂已设置，客户不需更改。
3、内部参数功能
在仪表通电后，按“编程”+“向下”键，将进入参数设定菜单：
|
控制板内部运行参数 |
|||||
|
按编程+下降键 ：LCK=000 |
|
|
|
||
|
提示符 |
名 称 |
设定范围 |
说 明 |
||
|
下降键+按编程键：LCK=55 |
|||||
|
℃1： |
温度上限报警设定； |
0 |
|
||
|
℃2： |
温度下限报警设定； |
0 |
|
||
|
HLt: |
延时报警时间设定,单位为分钟； |
0-99 |
|
||
|
下降键+按编程键：LCK=66 |
|||||
|
SC1： |
温度修正值 |
（-10～10）℃ |
|
||
|
提示符 |
名 称 |
设定范围 |
说 明 |
||
|
下降键+按编程键：LCK=99 |
|||||
|
0:00 |
定时功能 |
0～99:56 |
时间窗口闪烁,可修改定时时间 |
||
|
下降键+按编程键：LCK=118 |
|||||
|
ADS: |
通讯地址 |
|
|
||
|
bt: |
通讯波特率 |
|
|
||
|
FO: |
通讯格式 |
|
|
||
|
下降键+按编程键：LCK=238 |
|||||
|
Cn: |
打印设置 |
0～1 |
0：关闭 1：打印 |
||
|
Pt: |
打印时间间隔设置 |
0～999min |
|
||
|
ba: |
打印波特率 |
|
|
||
|
P1: |
预置 |
|
|
||
|
d1: |
修改年 |
|
|
||
|
d2: |
修改月 |
|
|
||
|
d3: |
修改日 |
|
|
||
|
d4: |
修改小时 |
|
|
||
|
d5: |
修改分 |
|
|
||
|
|||||
操作实例见附录。
4、微型打印机说明
（可选配置，购置时请提出此要求）
4.1 热敏盘装打印机：
IDC十针型插座的打印机连接：IDC10的5（从排线红线数起5）接 485（+）；IDC10的9（从排线红线数起9）接485（-）；bo=3,通信速度为9600bit/s
按指示灯键：走纸按键，装打印纸时用该键（按下该键走纸，再按照一下该键停止走纸）
4.2 针式盘装打印机
IDC十针型插座的打印机连接：IDC10的5（从排线红线数起5）接 485（+）；IDC10的9（从排线红线数起9）接485（-）；bo=3,通信速度为9600bit/s
按指示灯键：走纸按键，装打印纸时用该键（按下该键走纸，再按照一下该键停止走纸）
5、使用注意事项：
A、本机已事先设定如下自动功能及保护措施：
① 首次通电及中途断电后，压缩机需延时1～3分钟才进入工作状态。
② 首次开机或重新设定温度后首次到达设定温度前：
ａ）升温时不进行除湿；
③ 箱内温度超越设定值±
A、若因开门时间太长而引至保护电路动作，可切断电源重开予以解决。
B、箱内培养物不宜存放太密，以免影响箱内气流循环。
C、切忌碰撞、拉动箱内探头，以免造成失控。
表4：简单故障分析处理
|
故障现象 |
原 因 分 析 |
排 除 方 法 |
备注 |
|
电源指示灯不亮 |
1插座无电源 2熔断器熔断 |
1查插座 2换熔断器 |
位于箱后 |
|
不加热(不升温) |
1加热指示灯不亮为控制板故障 2加热指示灯亮为加热管烧断 |
1换控制板 2换加热管 |
|
|
不制冷(不降温) |
1制冷指示灯不亮为控制板故障 2制冷指示灯亮为制冷系统故障 3 压缩机启动或再次运行延时时间未到 |
1换控制板 2维修制冷系统 3请稍等 |
|
|
加热或制冷指示灯亮但不升温或不降温 |
控制板故障 |
换控制板 |
位于仪表内 |
|
光照灯管不亮 |
光管或启辉器坏 |
换光管或启辉器 |
启辉器在支内 |
|
设备停止使用再启动时，时钟、日期不会自动跟踪 |
时钟电池失效 |
更换同型号时钟电池 |
位于仪表CPU上 |
|
Er1: 温度显示为“HH”不变 |
感温探头或引线开路 |
换探头Pt100 |
|
|
Er2: 蜂鸣器响,电源指示灯闪烁 |
电源供应电压不稳 |
检查供电线路,改善电网供电,或增加稳压电源 |
|
|
Er3: 蜂鸣器响，温度超过设定值±4℃ |
霉菌箱有故障，可能原因： 1. 霉菌箱门没关好 2. 制冷剂泄漏 3. 循环风机不转 4. 控制板故障 |
1. 关好门,停电2分钟后重新开机 2. 查漏,补焊,重新充制冷剂 3. 更换循环风机 4. 更换控制板 |
|
|
不加湿 (显示屏加湿指示灯亮， 但加湿器指示灯不亮) |
加湿器故障 |
换加湿器 |
|
|
湿度不上升 (显示屏加湿指示灯亮， 加湿器指示灯也亮) |
①加湿器加湿量太小 ③加湿器底座水大多 |
①加大加湿量 ③将底座水倒掉部分 |
|
|
湿度显示为“99.9”不变 |
①箱内湿度处于过饱和状态 ②湿度传感器或引线短路 ③加湿器雾化量调得太大 |
①开除湿或打开箱门 ②换湿度传感器 ③调小雾化量 |
|
注：如不属以上故障或以上故障无法排除，请与我司技术服务部或各地维修点联系。
1、霉菌箱必须置于避阳光、通风、干燥的地方，设备与墙壁距离不小于
2、霉菌箱应安装在有可靠接地的三脚电源插座上，保证正常工作和人身安全。
3、为了保持设备的美观，不准用酸和碱及其它腐蚀性物品擦洗箱体内外表面，可定期用中性洗涤剂清洗，干布擦净。
4、熔断器更换时，应按熔断器标记中熔断电流及尺寸要求更换相同熔断器。
5、霉菌箱在使用时，应经常检查加湿器水箱中是否有水。
6、霉菌箱在不使用加湿时应将加湿器内的存水倒净并抹干。
7、应每隔六个月左右扫除背部冷凝器上的灰尘、污物，以保证机器在运行中良好的散热条件。
8、当霉菌箱不用时应切断电源，并保持箱内干净、干燥。
1、运输
①不得野蛮运输。
②运输时倾斜角度应＜45度，禁止平放或倒立。
③拆箱后运输不得碰撞箱后制冷机组管路。
2、贮存
霉菌箱开箱前或开箱后长期不使用时，应贮存在下述条件之下：
①环境温度：0～
②相对湿度：≤80%RH；
③大气压力范围：86kPa～106kPa。
1、开箱后应拿出使用说明书按“附件清单”查对所有附件是否齐全，规格是否相符。
2、参照使用说明书进行验收运行。
|
名称 |
LRH-100-M
LRH-150-M |
LRH-250-M LRH-400-M |
LRH-300-M LRH-400-M |
LRH-550-M LRH-800-M |
LRH-1000-M LRH-1200-M LRH-1500-M |
|
1、产品使用说明书 |
1本 |
1本 |
1本 |
1本 |
1本 |
|
2、产品质量跟踪卡 |
1张 |
1张 |
1张 |
1张 |
1张 |
|
3、保险丝 |
2个( |
2个( |
2个( |
2个( |
|
|
4、托网 |
3个 |
4个 |
4个 |
|
|
|
5、挂钩 |
14个 |
18个 |
18个 |
|
|
